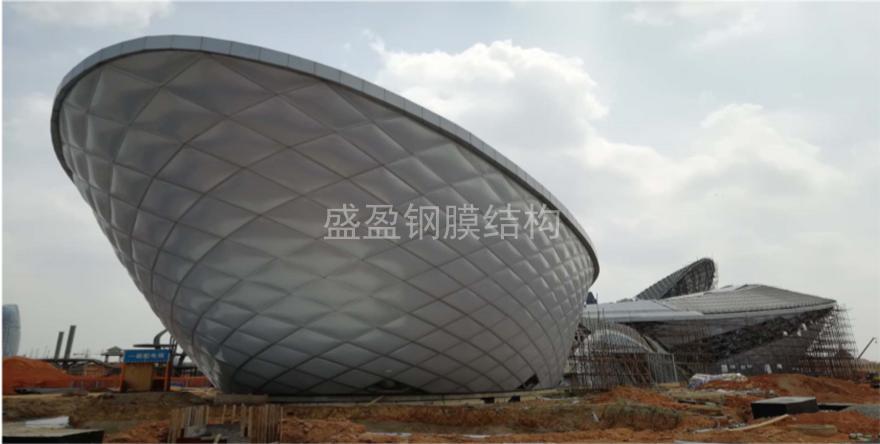

ETFE膜结构




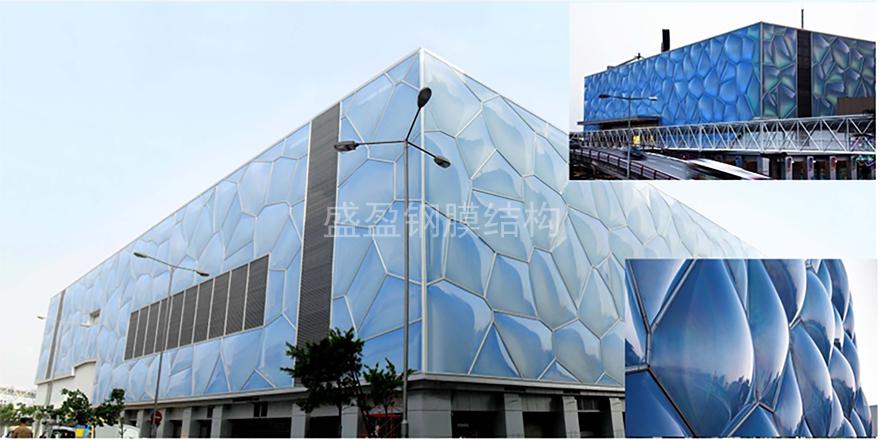

   澳门海立方

      海立方座落于澳门半岛的中心枢杻地带,邻近澳门客运码头,步行瞬间即到。
      作为澳门最新的地标,海立方的外形设计耀目吸引;其室内设计由著名的娱乐场设计师Paul Steelman负责,主题色调为酷蓝色,配以温暖的红色、橙色和绿色,整体设计有如五彩缤纷的海洋世界

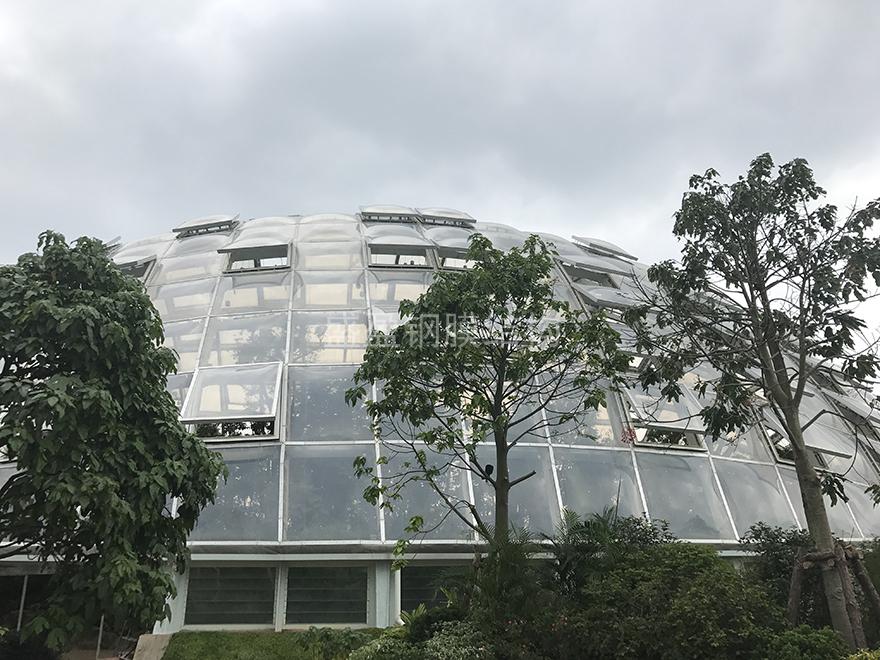

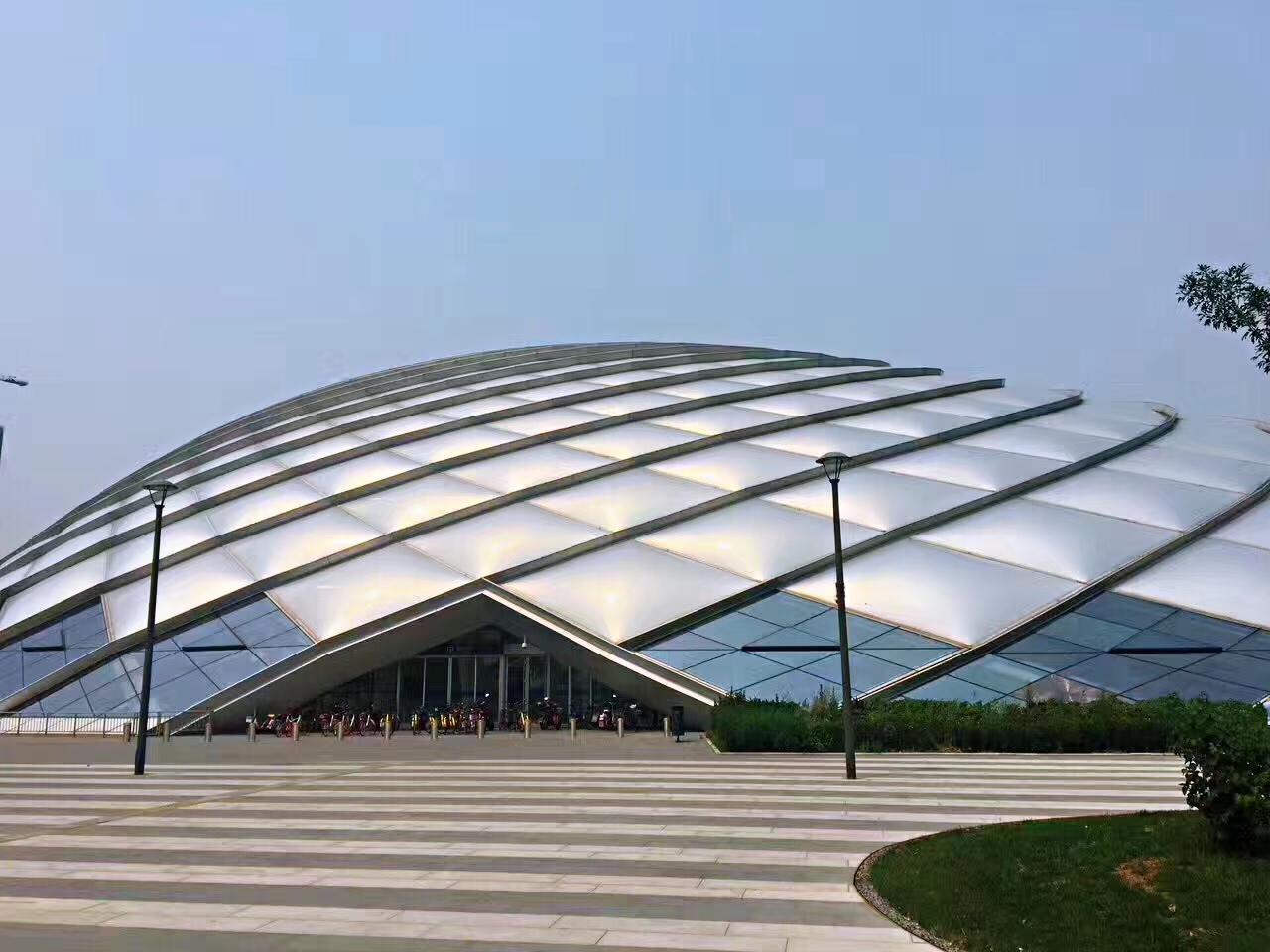

东莞万科植物园

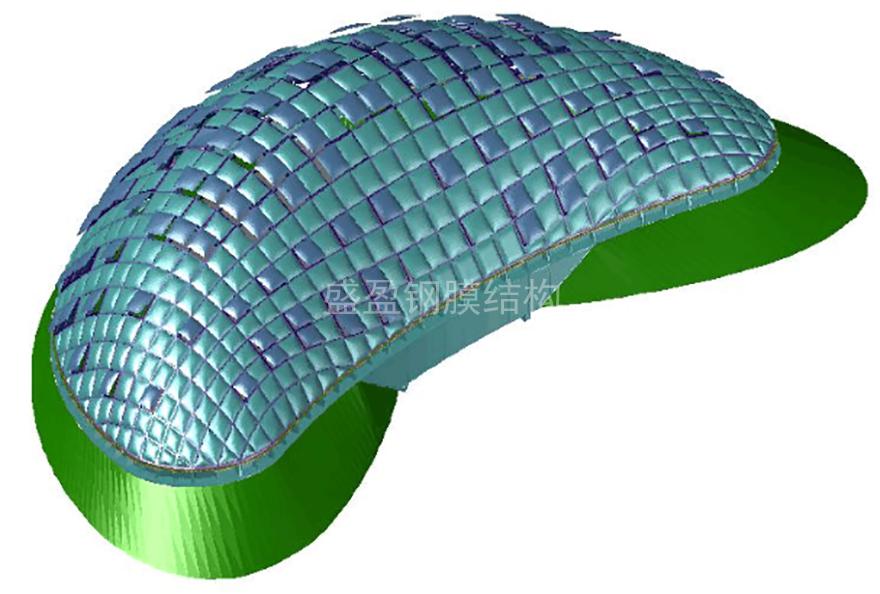

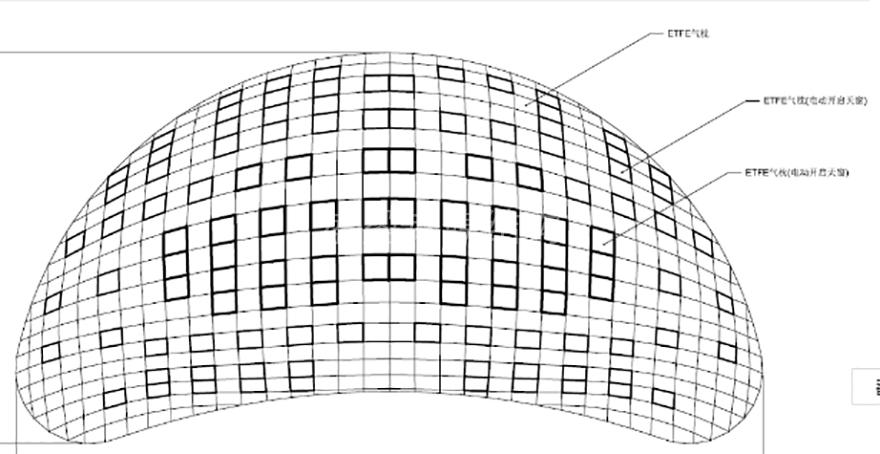

       本项目为单个穹顶的膜结构,采用双层ETFE膜结构作为顶棚。总面积3848.7平米,其中开启扇118樘,其中开启窗920.46平方米,固定窗2928.25平方米。 
       项目位于基地位于东莞松山湖工业园区万科住宅产业化基地内,用地为三角形。



东莞万科植物园


东莞万科植物园


       本工程包含558个ETFE气枕,全部气枕采用两层ETFE。固定窗气枕数440,开启窗气枕数118,其中侧开窗82扇,平开36扇。气枕总面积约3848.7m2。
       ETFE原材料幅宽1.6米,经找形分析及裁剪设计后,膜材拼接为弧形曲面。两层曲面
在边界处熔接为整体,以EPDM橡胶条收边。安装时,通过橡胶条固定在铝合金型材中;铝合金型材通过螺栓与二次钢结构连接。
       为了避免鸟类爪喙对ETFE气枕的破坏,气枕系统设置了防鸟系统,根据鸟类习性,鸟类可以站在防鸟钢丝上,与气枕保持一定距离,达到保护ETFE的目的。

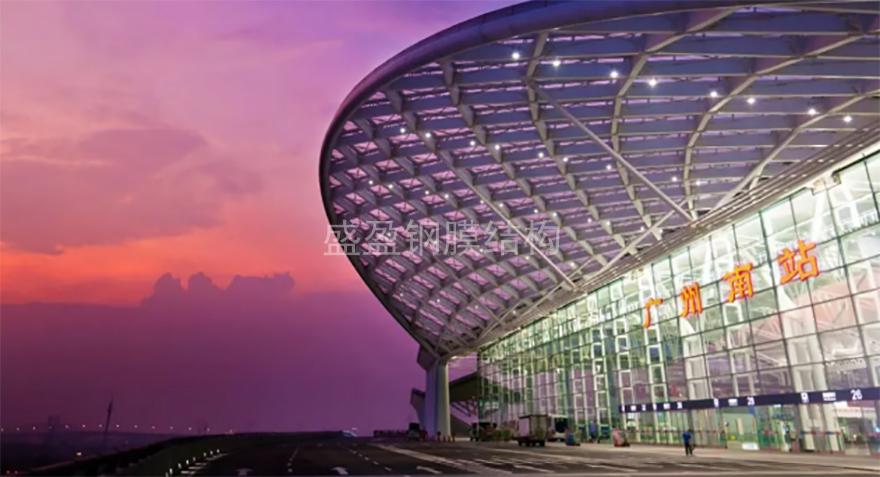

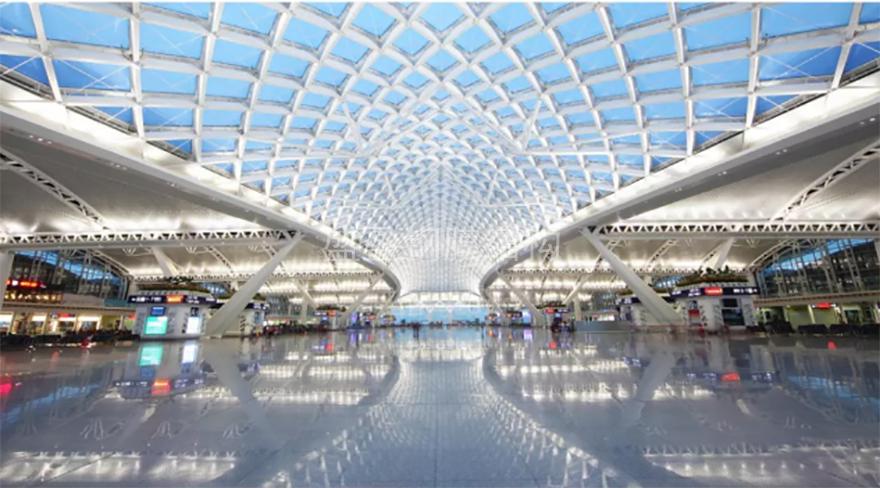

广州南站
          广州南站(Guangzhounan Railway Station),位于中国广东省广州市番禺区,为特等站,是中国铁路广州局集团有限公司管辖的一座高铁站广州南站于2004年12月动工建设,2010年1月投入使用。截至2010年1月,广州南站总建筑面积61.5万平方米,


广州南站

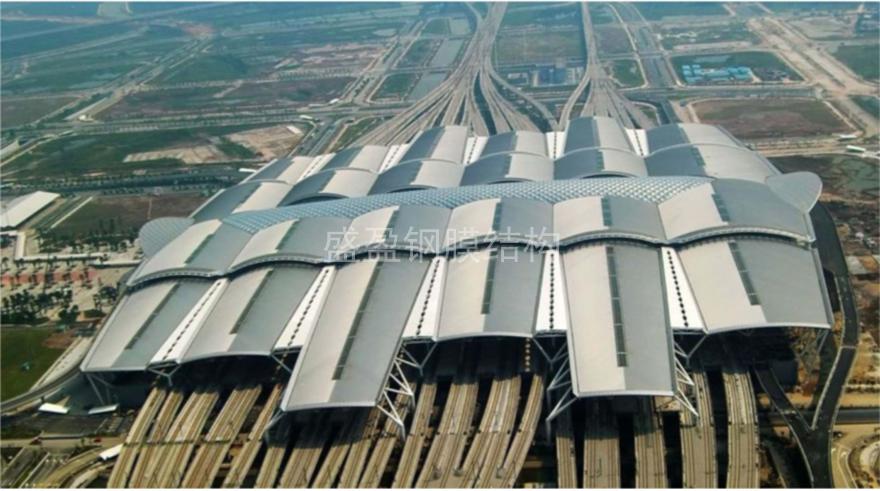

      广州南站以“芭蕉听雨”作为造型立意,以极富岭南特色的芭蕉叶为造型元素,长短错落的叶片与斜向伸展的脉络充满动感与生机,层层叠叠的叶片覆盖于铁路站场上方,与股道相对应,向两侧延伸,迎接着来自各方向的列车;

广州南站

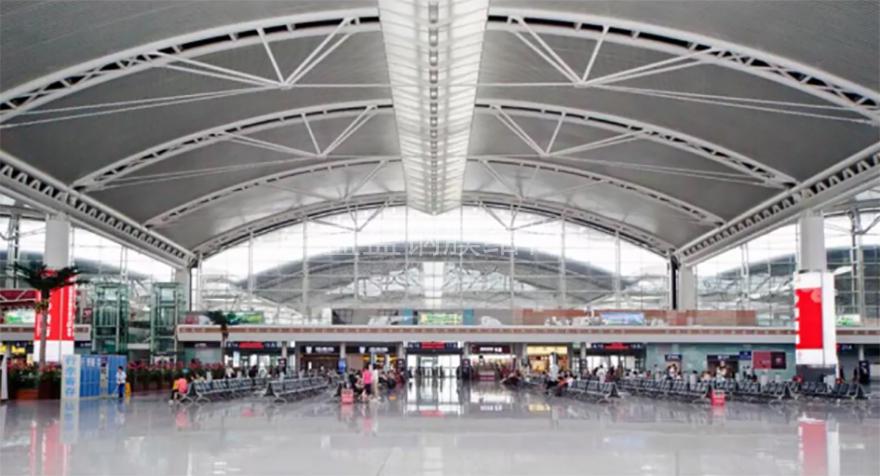

      车站结构设计采用独特的“桥建合一”空间结构体系,站房结构柱直接落在桥梁上;为保证站台下的空间效果,桥梁中间部分采用64m的大跨,并避让地铁结构;设计采用了整板式的桥梁结构形式,各轨道梁之间通过连梁联系形成稳定的整体,以减小不均匀荷载对单股桥的影响,优化了结构断面。候车大厅屋顶及无站台柱雨棚均为大跨度钢结构,基本跨度达68m,局部跨度达100m;结合屋顶造型,采用了索拱、索壳、三向张弦拱等新结构体系,在国内为首创;同时,车站结构中大量使用了预应力技术,屋顶大跨度钢结构中施加了预应力,候车层混凝土结构梁中也布置了预应力钢筋。



广州南站

       大跨度的钢结构均施加了预应力,充分发挥了材料的力学性能,创新采用了索拱和多项张弦梁技术。拉索既改善了拱的受力。又巧妙的形成了叶片的形态,并与室内空间对应。



恒大海花岛奇趣体验馆
      海花岛博物馆群位于1号岛,占地面积约6万平方米,建筑面积约16000㎡,拥有8大类型28个博物馆,艺术文化类博物馆、科技体验类博物馆、海洋文化博物馆、世界之最文化博物馆、儿童体验博物馆、影视体验博物馆、世界民俗文化博物馆、奇趣体验博物馆恒大海花岛奇趣体验馆采用ETFE气枕建造而成。

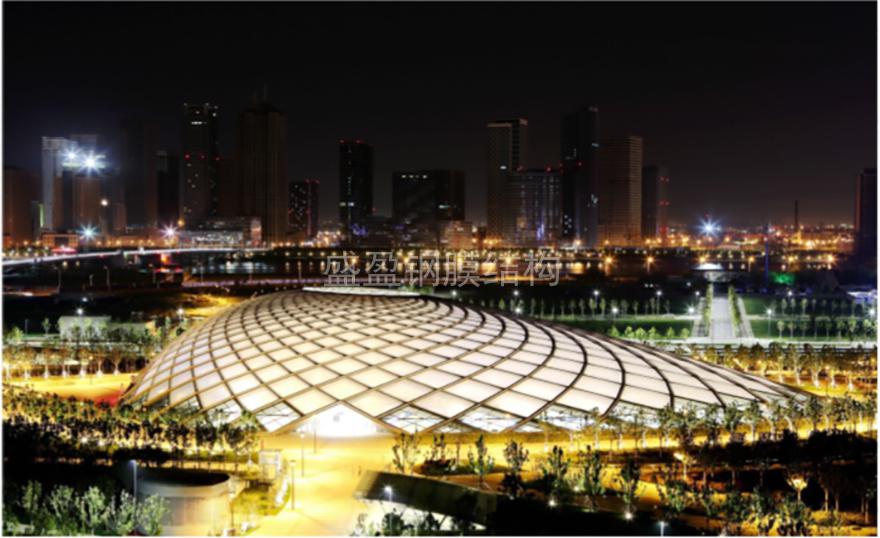

天津京津城际于家堡站站房

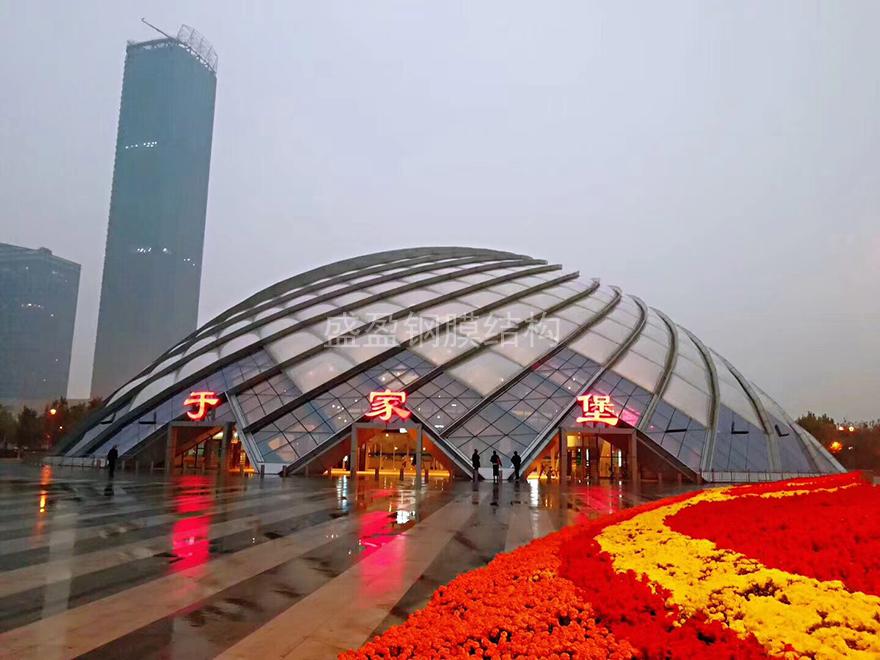

      于家堡站位于天津滨海新区于家堡中心商务区的北端,地处滨海新区核心区范围内,是天津市规划的重要交通枢纽。于家堡综合交通枢纽工程总建筑面积274043m2,其中于家堡站房建筑面积为86168m2,B1线、B2线、Z1线建筑面积为122100m2,出租车场建筑面积17900m2,社会停车场建筑面积为39700m2,公交中心建筑面积为3200m2,枢纽控制中心建筑面积为3200m2


天津京津城际于家堡站站房

      于家堡站位于天津滨海新区于家堡中心商务区的北端,地处滨海新区核心区范围内,是天津市规划的重要交通枢纽。于家堡综合交通枢纽工程总建筑面积274043m2,其中于家堡站房建筑面积为86168m2,B1线、B2线、Z1线建筑面积为122100m2,出租车场建筑面积17900m2,社会停车场建筑面积为39700m2,公交中心建筑面积为3200m2,枢纽控制中心建筑面积为3200m2。


天津京津城际于家堡站站房

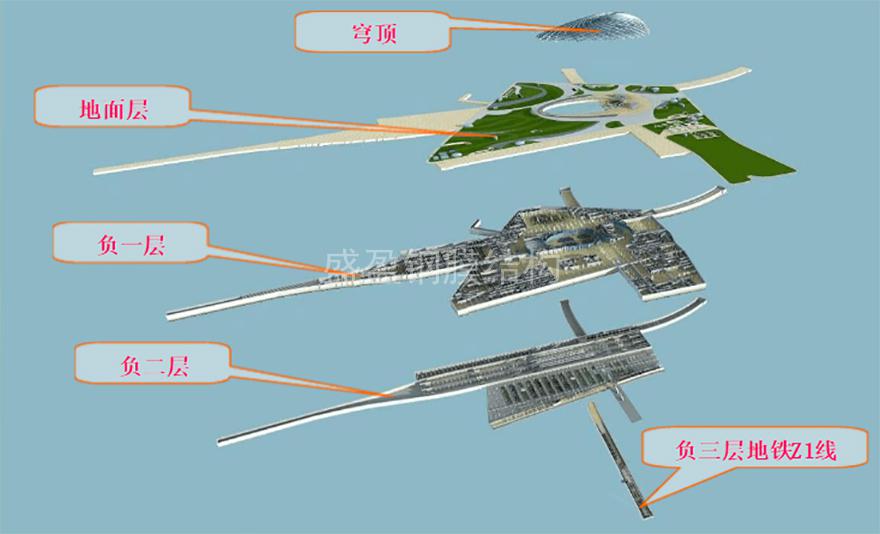

      车站基础采用2m厚的底板,下设抗浮桩。底层结构长874m,东西向宽14~63m,车站主体结构为三跨两柱双层地下结构,横向标准跨度为20.5m+21.5m+20.5m。由于结构跨度较大,结合建筑层高等要求,车站顶板除南端局部位置采用梁板受力体系外,其余位置采用横向三连拱受力体系;结构中板均为梁板受力体系。地面网壳为单层网壳结构,网壳网格是由顺时针和逆时针的螺旋杆件交叉编制而成,属于一种新型的空间网壳结构。网壳结构长142m,宽80m,矢高24m。








查看详情

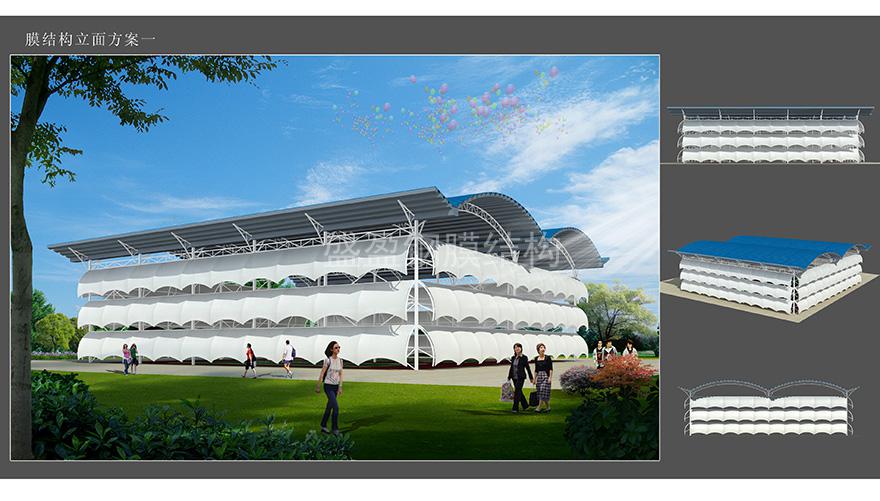

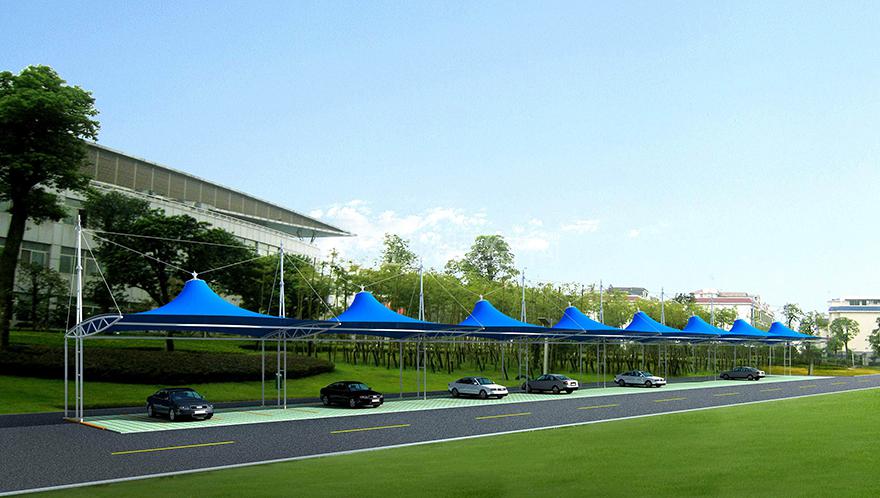

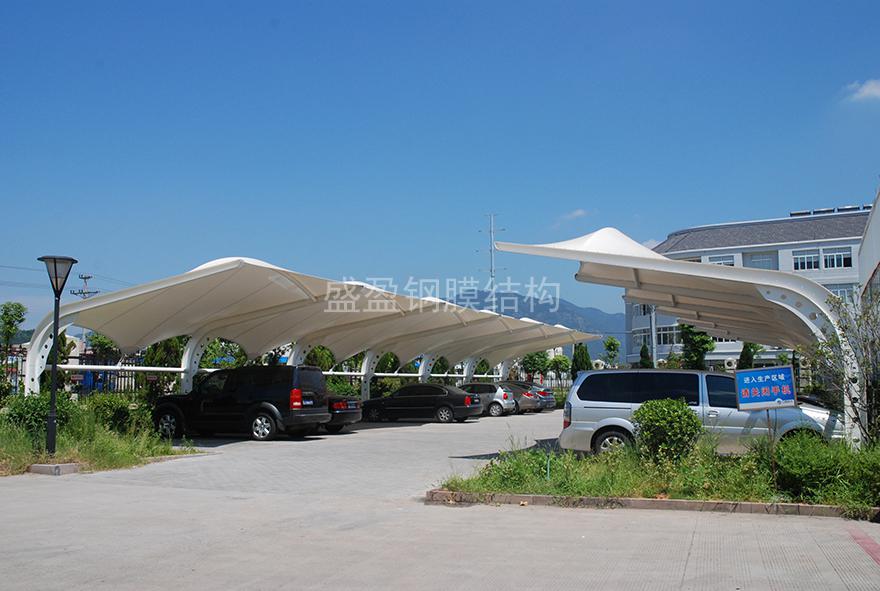

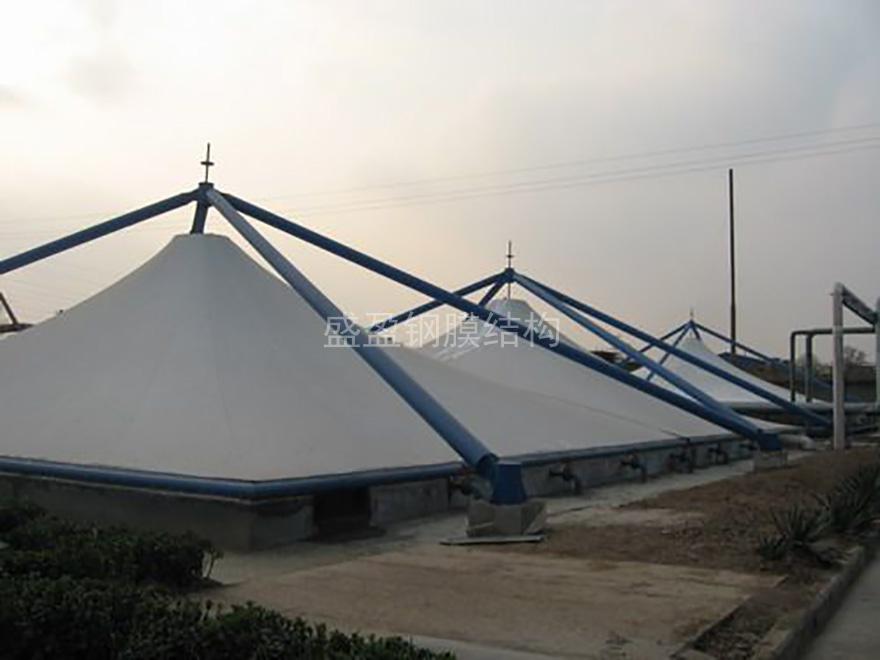

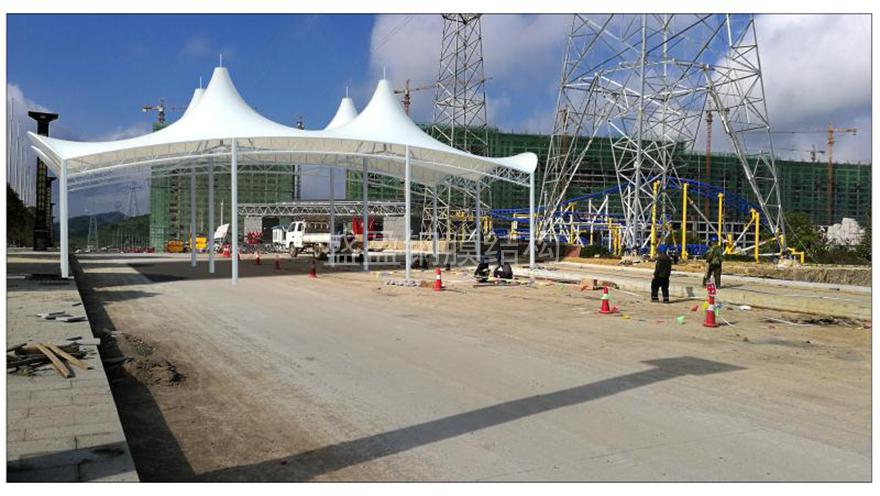

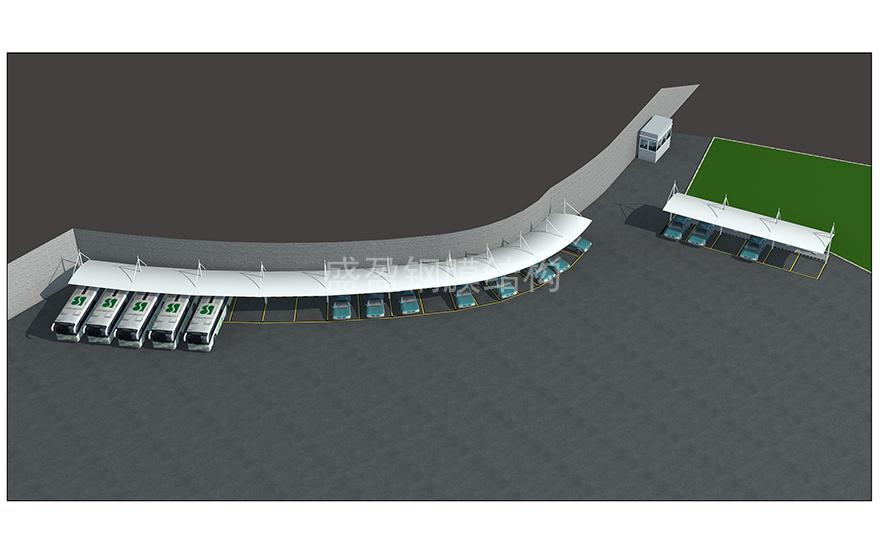

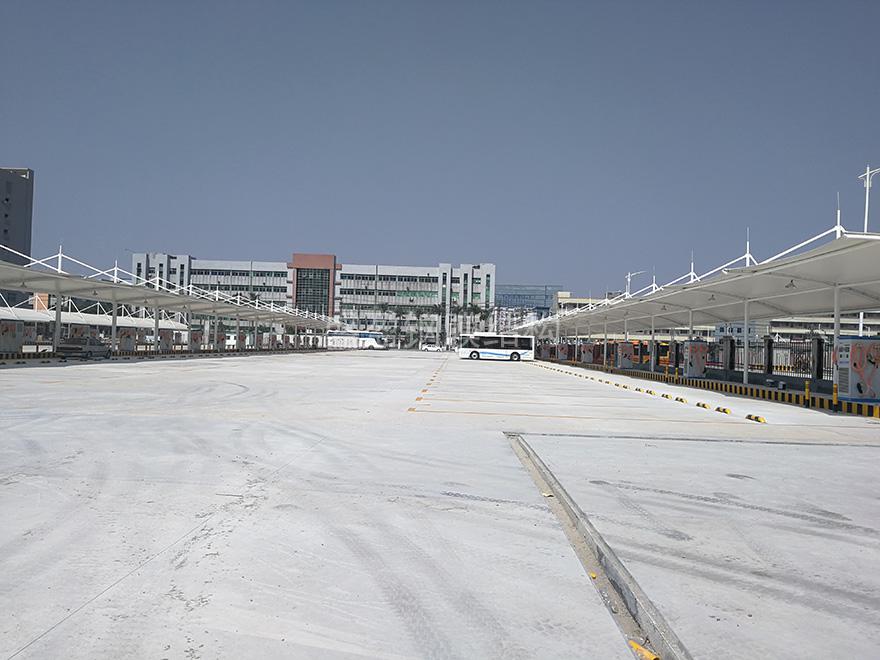

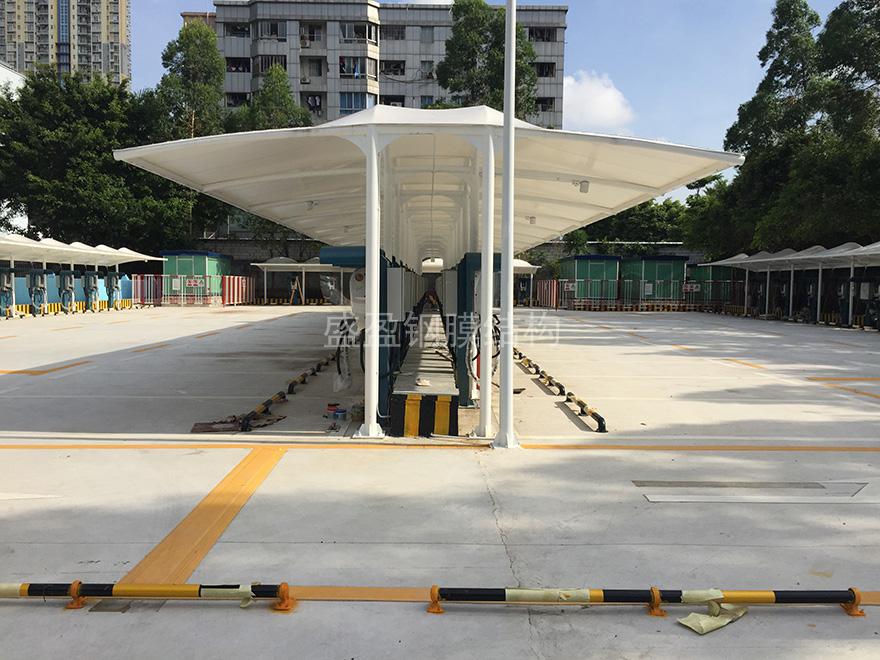

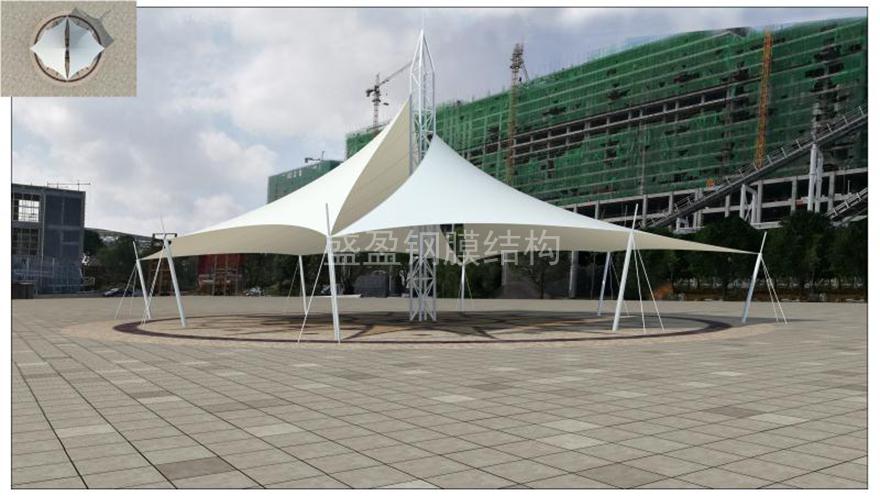

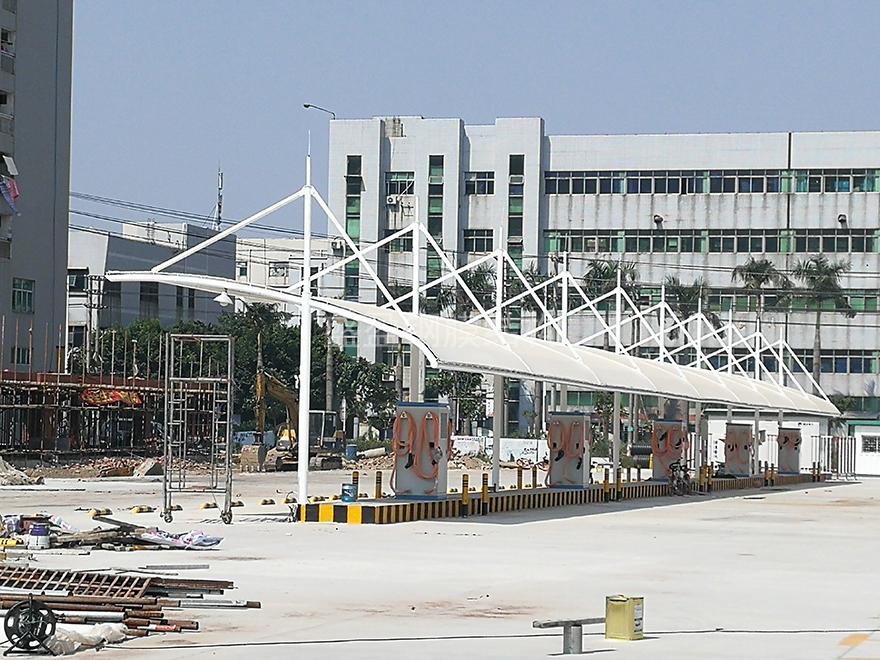

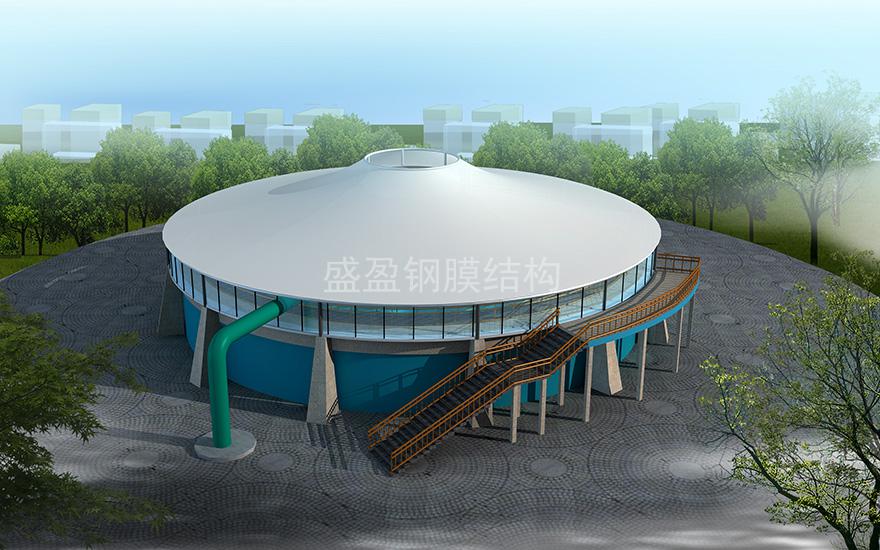

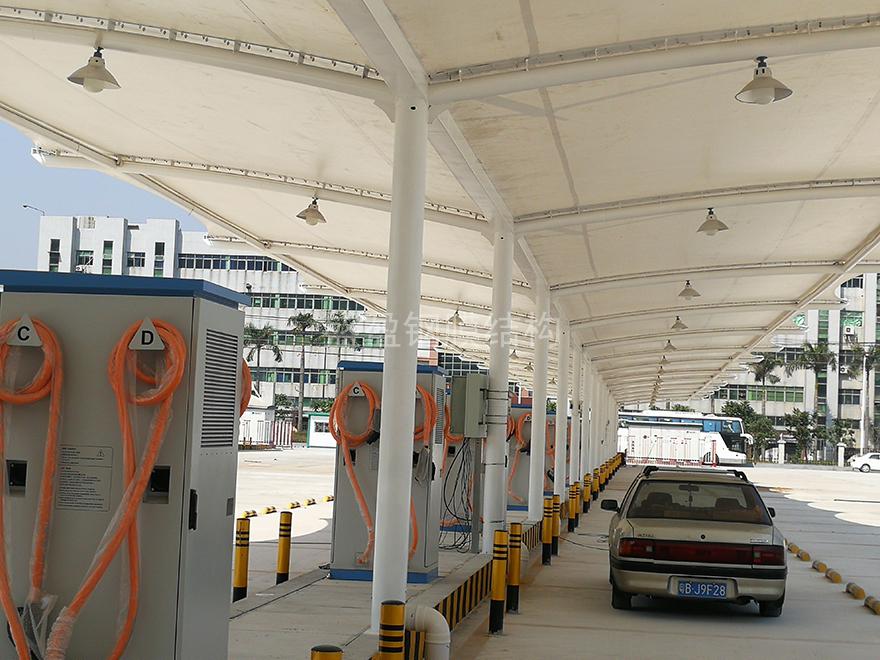

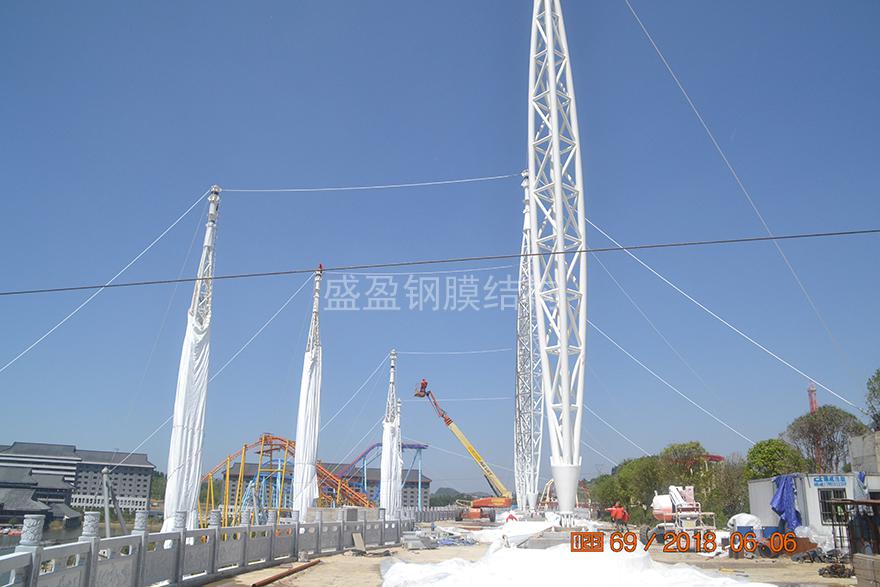

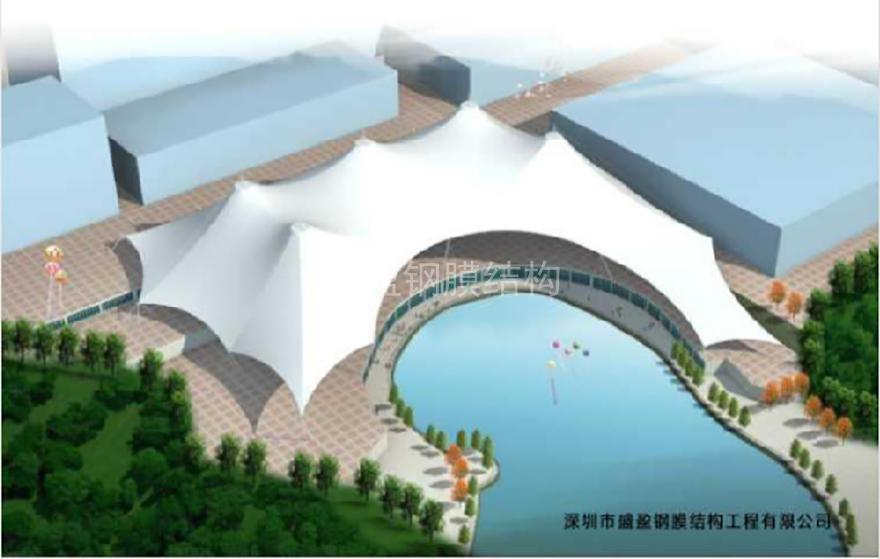

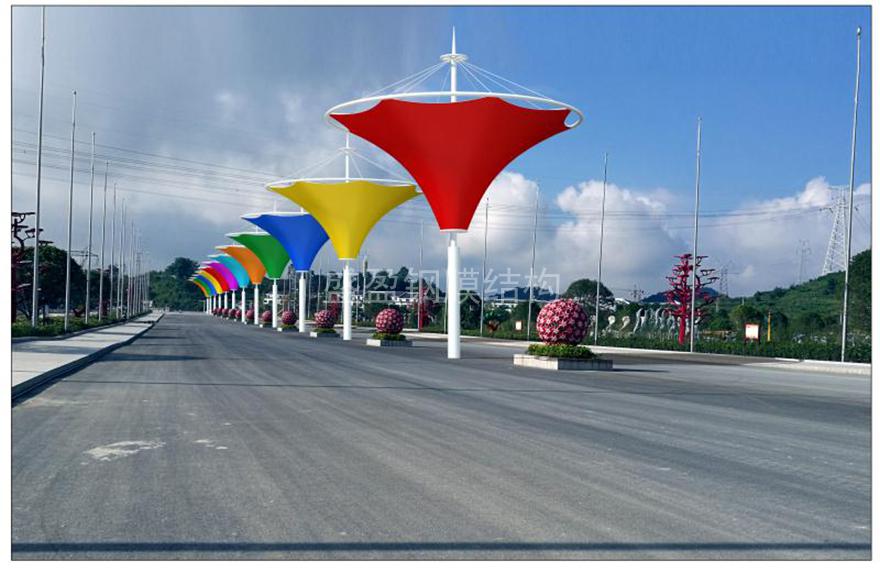

PTFE膜结构

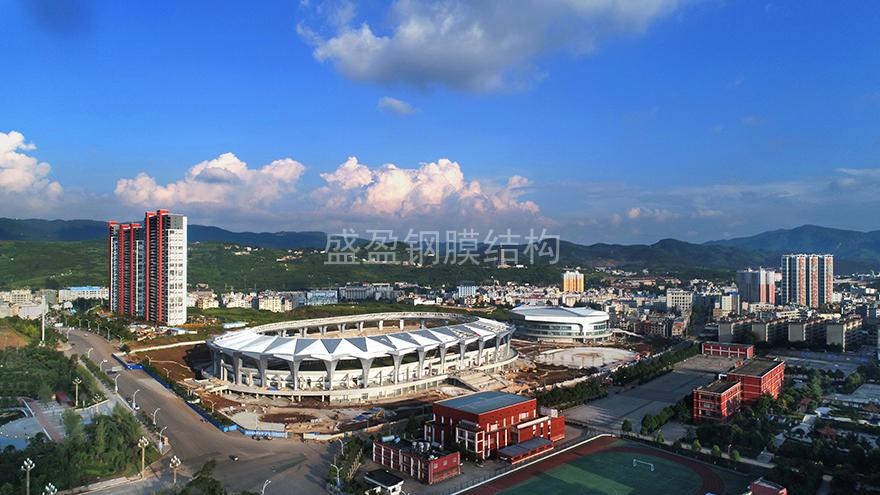

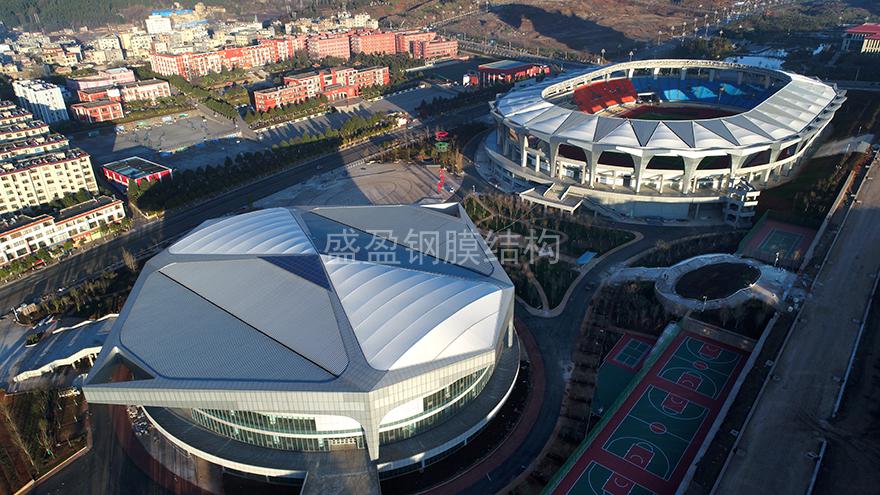

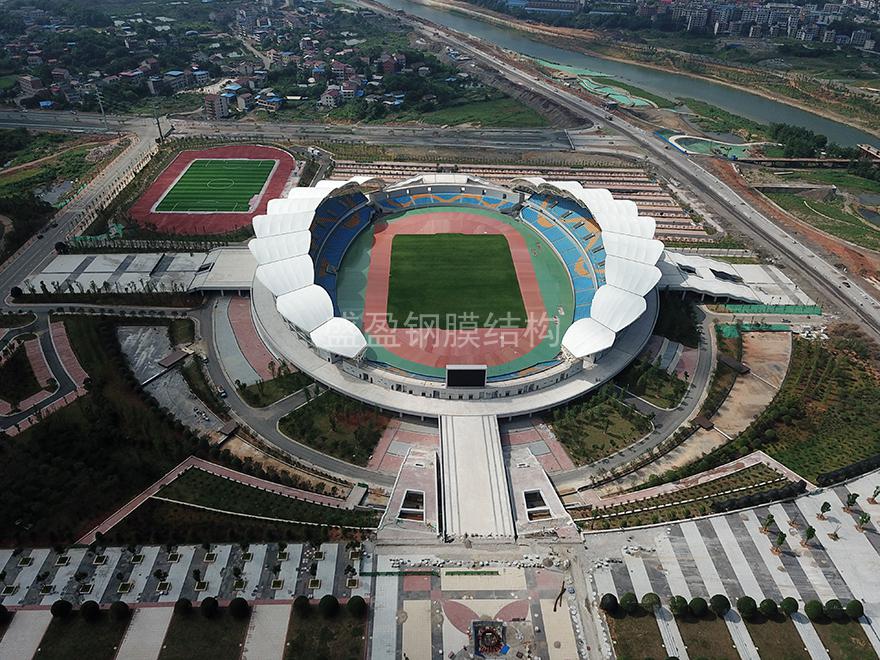

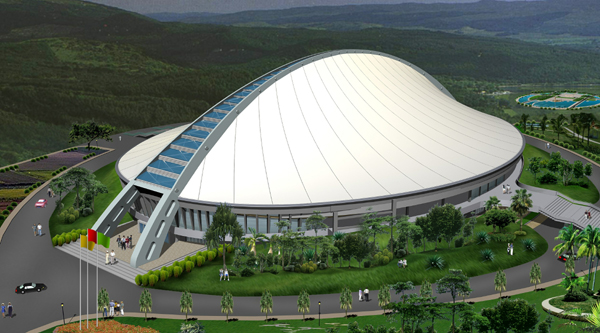

邵阳体育中心(体育场)

      邵阳市体育中心位于邵阳市桃花新城中心区,包括1场3馆1校。市体育中心片区建设项目是湖南省2014年重点建设项目,是争办2018年的全省第十三届运动会创造必须的硬件基础。项目规模占地115.8329公顷,主要由体育中心和公园两部分组成,总投资为11.46亿元。体育场馆建设主体建设工程为“一场两馆一体校”,分别为:体育场、体育馆、游泳跳水馆及综合训练馆、体育运动学校。
      本项目建筑面积为31995.97m2,建筑高度:至看台观众席总高度19.58m;至屋面钢结构最高点34.69m。结构形式为钢筋砼框架结构加钢结构。

邵阳体育中心(体育场)

       体育馆主要包括:钢屋盖、混凝土看台、基础。看台为钢筋混凝土框架结构体系;体育馆屋盖采用钢结构空间网格结构;基础采用独立基础和桩基础相结合的形式,独立基础均设拉梁,桩基础采用桩承台+连系梁的形式。

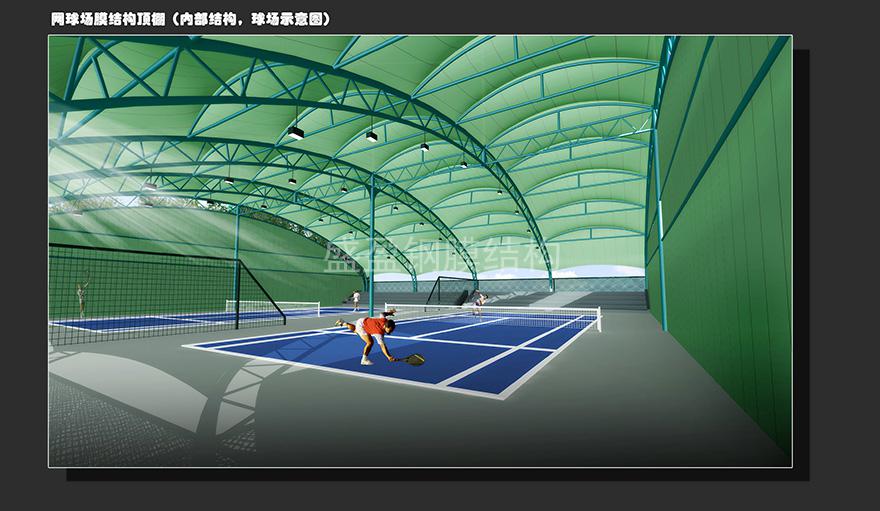

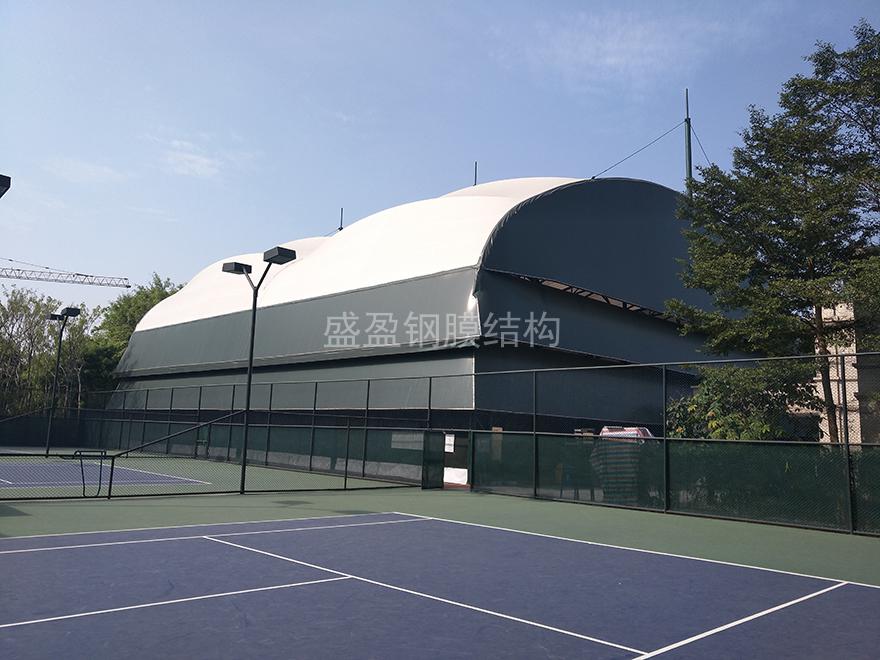

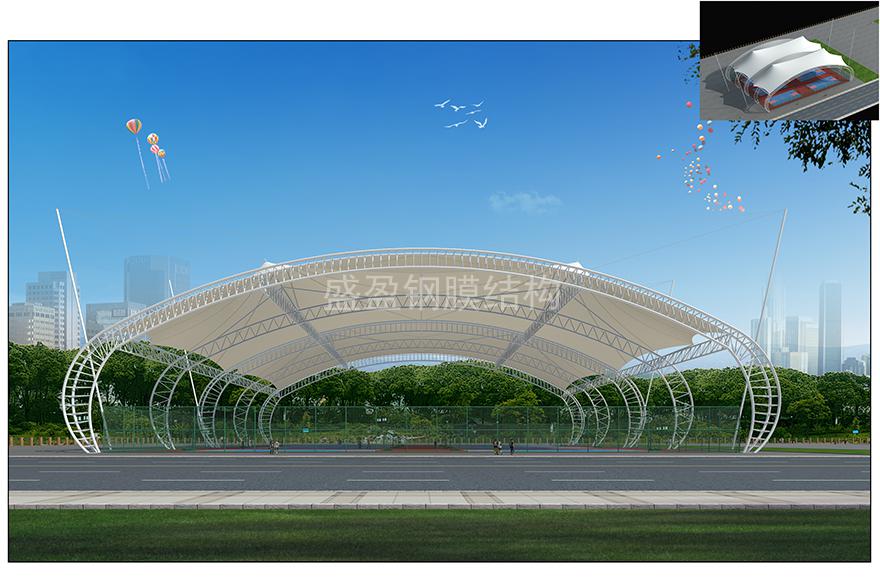

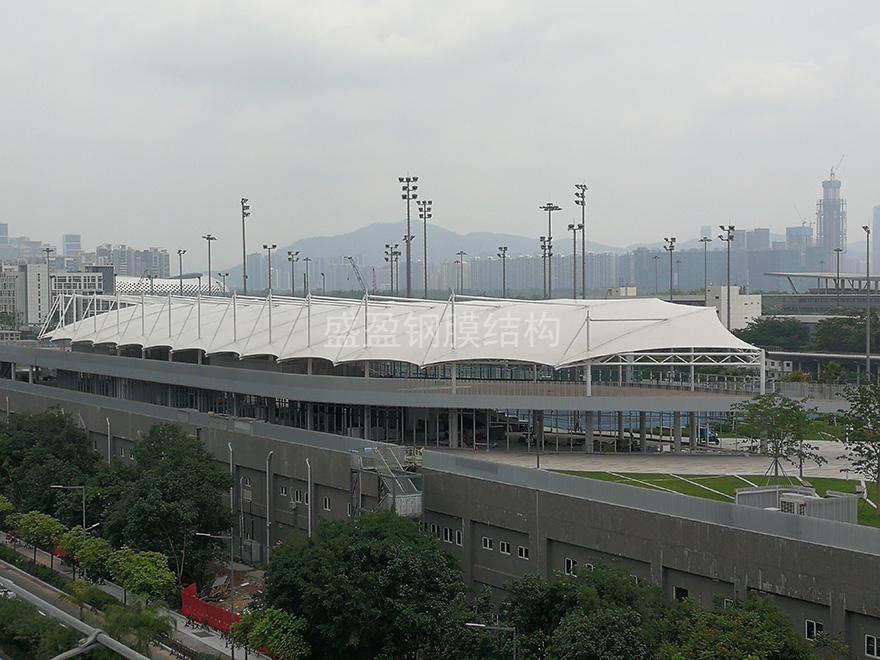

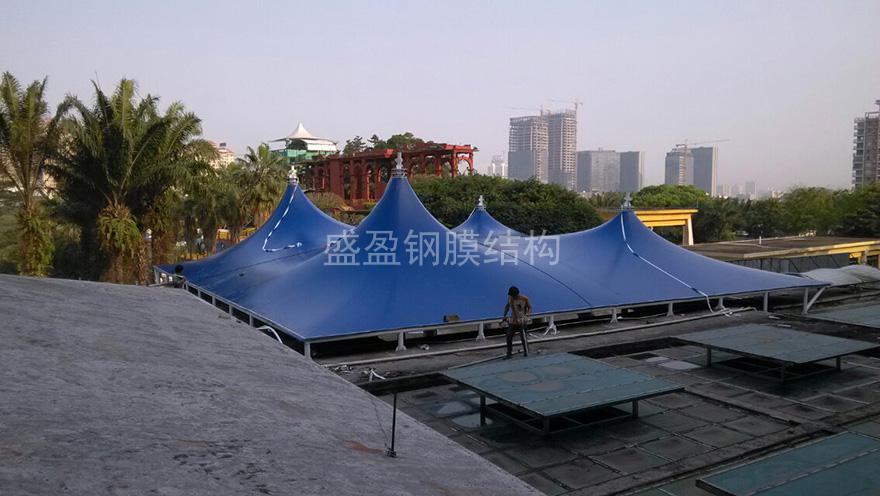

黄木岗网球中心

       本工程位于深圳市福田区笋岗西路笔架山公园黄木岗网球中心,由于需在原地下室顶板球场面加建膜结构,导致N~A1轴交7柱、N~A1轴交1柱及13柱荷载增加,需进行加固处理。本工程对网球中心半地下室部分原有砼框架柱进行植筋加固处理(具体位置详膜结构施工图),使之满足安全使用功能。


富源县体育活动中心

       富源县体育活动中心位于富源县城北部,东侧为兴民路,南侧为金龙路,西侧为文化路,北侧为玉顺路。本工程基地占地面积为108000㎡,一期总建筑面积为47868㎡,其中体育场建筑面积29854.73㎡,体育馆建筑面积15770.68㎡,建筑高度:体育场建筑高度36m,体育馆建筑高度30.45m,均为框架结构。

富源县体育活动中心

        本工程结构相对复杂,由于三个场馆均为造型结构,网球馆为网架结构件制作安装要求高,安装定位测量要求高,采用满堂红脚手架安装不经济,小单元拼装场地要求高,吊装难度较大:综合馆、游泳馆为管桁架,厂内构件加工质量要求高,构件难以整体组装运输,现场进行零部件进行组装难度大,对胎膜搭设要求高。























查看详情

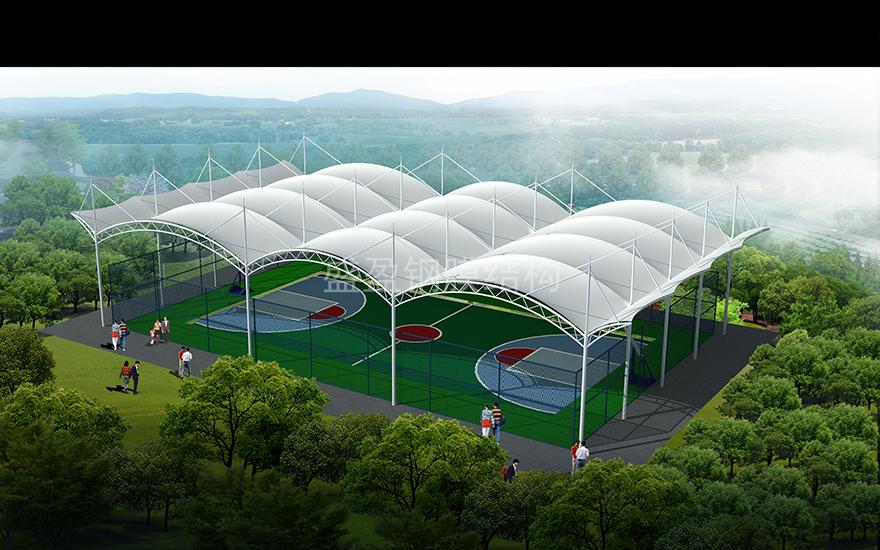

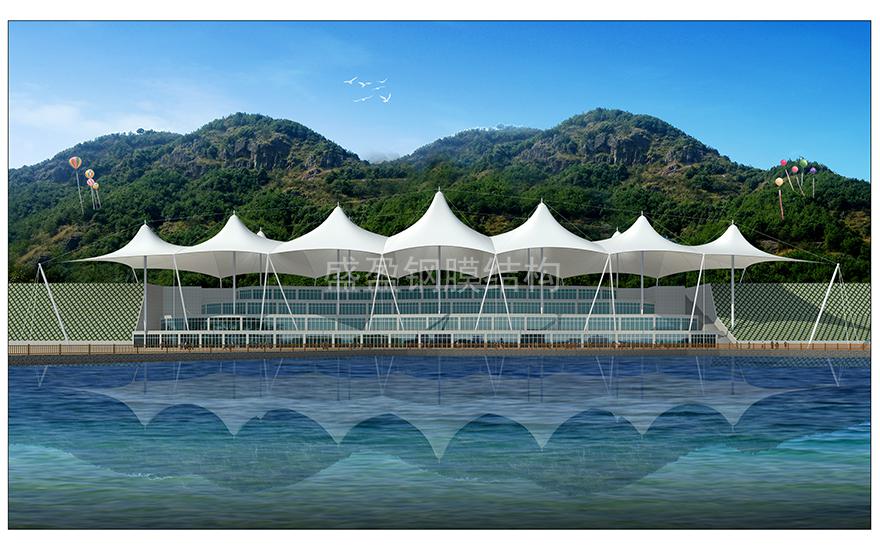

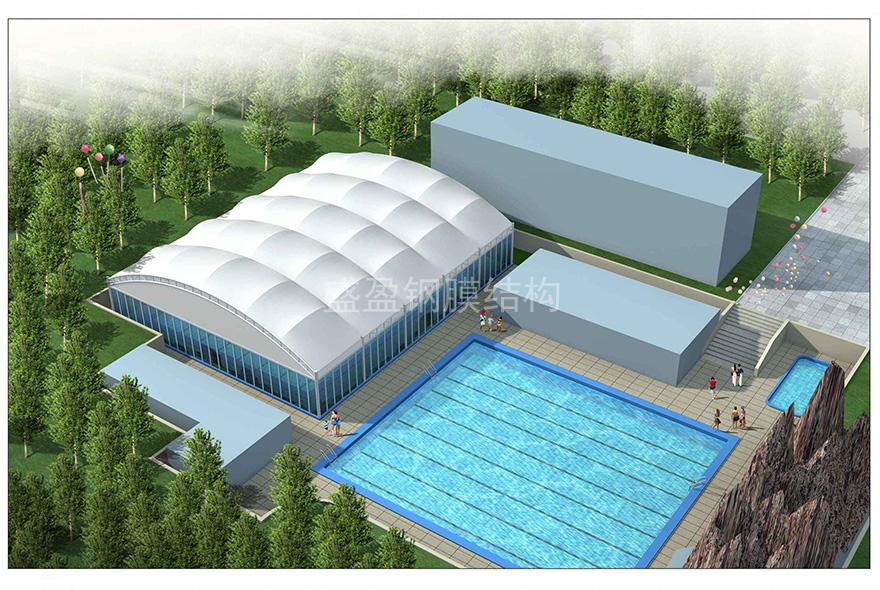

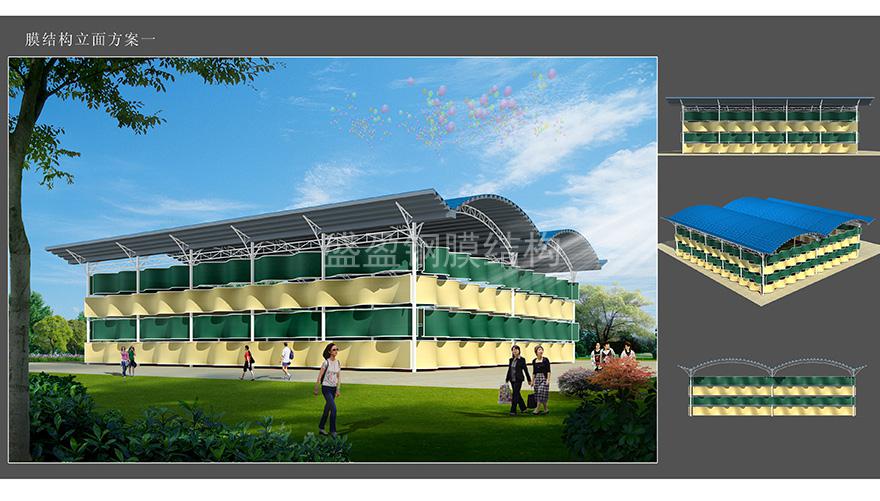

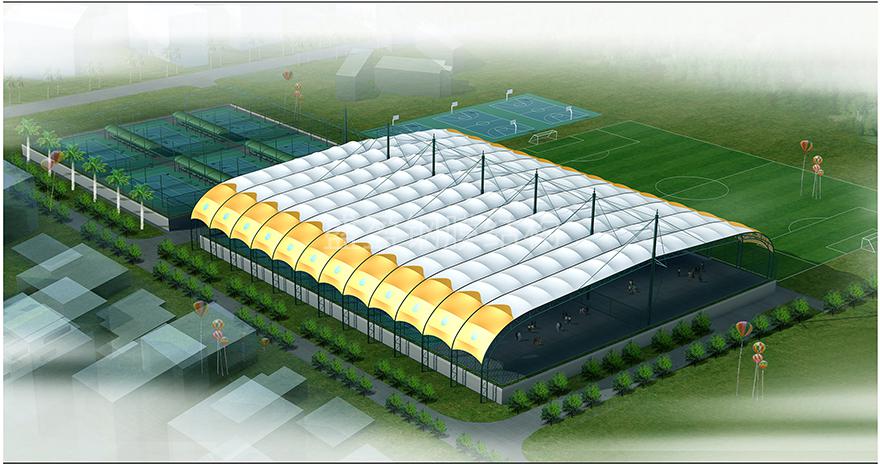

体育设施膜结构

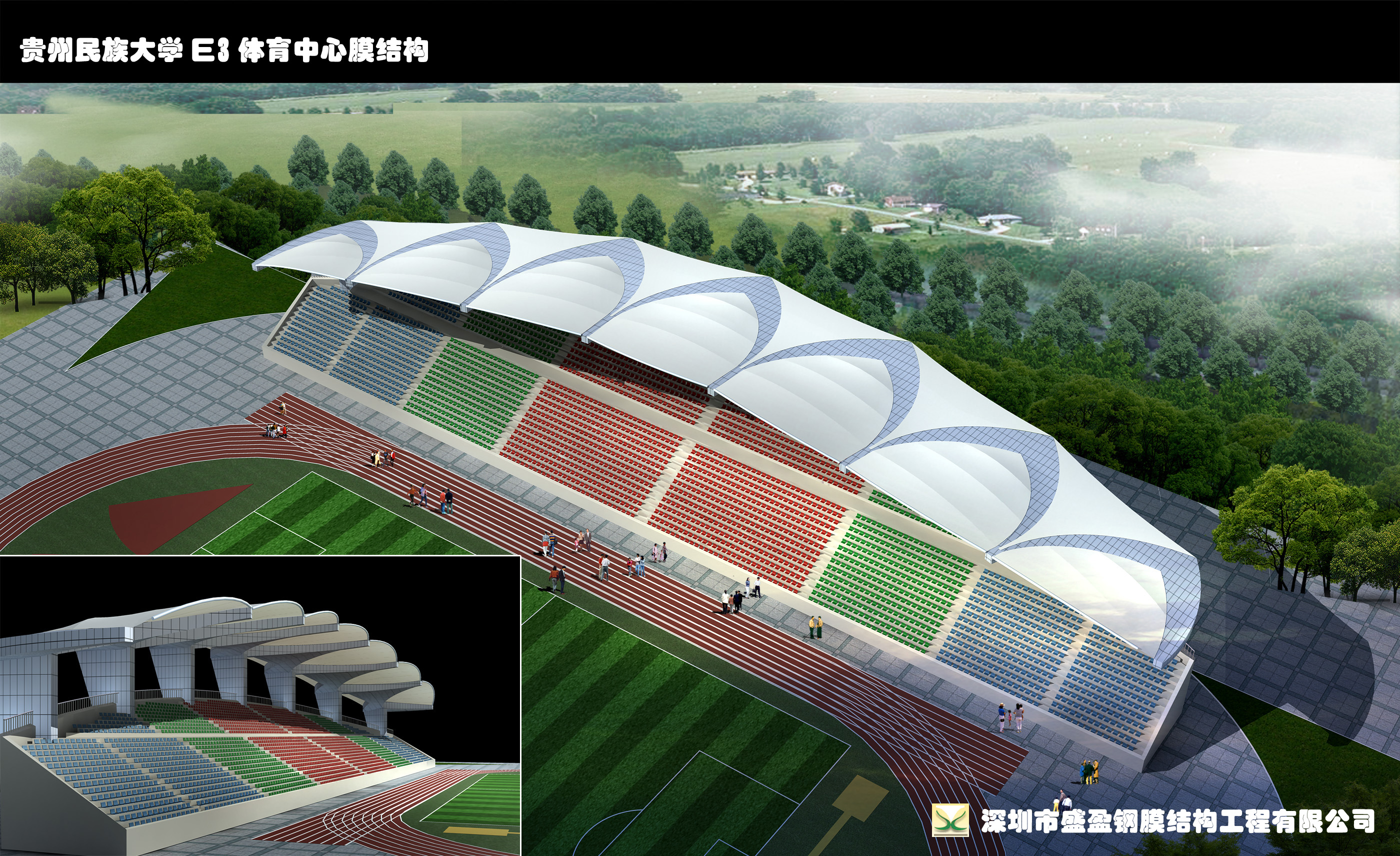

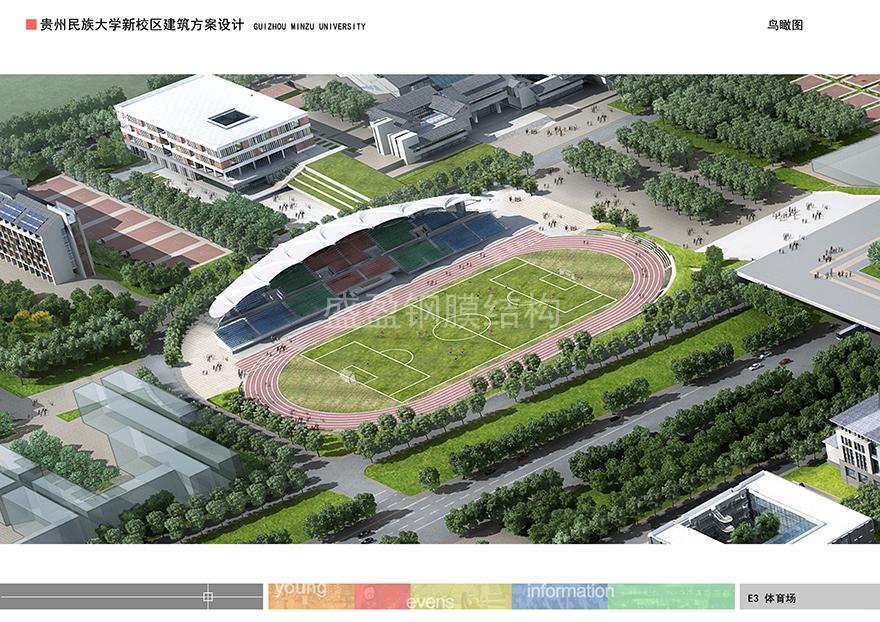

贵州民族大学E3体育中心

       本工程位于贵州省福泉市,北临市政道路,体育中心建设项目确定在距福泉市政府大楼2.5公里左右。现福泉中学正对面,介于东经107°14′24″--107°45′3和北纬26°32′28″--27°02′23″之间。

贵州民族大学E3体育中心

贵州民族大学E3体育中心

       本工程东西面为看台,共三层,砼结构顶高23米,建筑高度为:32.72m,设置有空间立体桁架屋盖结构,屋盖为张拉膜。南、北面为一层商业裙楼,层高5.4米,建筑高度6.6米。

邵阳体育中心(体育场)

      邵阳市体育中心位于邵阳市桃花新城中心区,包括1场3馆1校。市体育中心片区建设项目是湖南省2014年重点建设项目,是争办2018年的全省第十三届运动会创造必须的硬件基础。项目规模占地115.8329公顷,主要由体育中心和公园两部分组成,总投资为11.46亿元。体育场馆建设主体建设工程为“一场两馆一体校”,分别为:体育场、体育馆、游泳跳水馆及综合训练馆、体育运动学校。
      本项目建筑面积为31995.97m2,建筑高度:至看台观众席总高度19.58m;至屋面钢结构最高点34.69m。结构形式为钢筋砼框架结构加钢结构。


邵阳体育中心(体育场)

       体育馆主要包括:钢屋盖、混凝土看台、基础。看台为钢筋混凝土框架结构体系;体育馆屋盖采用钢结构空间网格结构;基础采用独立基础和桩基础相结合的形式,独立基础均设拉梁,桩基础采用桩承台+连系梁的形式。


富源县体育活动中心

       富源县体育活动中心位于富源县城北部,东侧为兴民路,南侧为金龙路,西侧为文化路,北侧为玉顺路。本工程基地占地面积为108000㎡,一期总建筑面积为47868㎡,其中体育场建筑面积29854.73㎡,体育馆建筑面积15770.68㎡,建筑高度:体育场建筑高度36m,体育馆建筑高度30.45m,均为框架结构。

富源县体育活动中心

        本工程结构相对复杂,由于三个场馆均为造型结构,网球馆为网架结构件制作安装要求高,安装定位测量要求高,采用满堂红脚手架安装不经济,小单元拼装场地要求高,吊装难度较大:综合馆、游泳馆为管桁架,厂内构件加工质量要求高,构件难以整体组装运输,现场进行零部件进行组装难度大,对胎膜搭设要求高。
